Світлозвуковий оповіщувач «СЗО-Фотон» призначений для подачі світлових текстових та звукових тривожних сигналів у вибухонебезпечних зонах класів 1 та 2 згідно з НПАОП 40.1-1.32.
Світлозвуковий оповіщувач "СЗО-Фотон" працює у складі системи пожежної сигналізації та пожежогасіння.
Світлозвуковий оповіщувач «СЗО-Фотон» має сертифікат відповідності UA.TR.047.C.0295-12, виданий Державним випробувальним сертифікаційним центром вибухозахищеного та рудничного електроустаткування.
Технічні характеристики:
| Характеристика |
Значение |
| Рівень та вид вибухозахисту |
1EхdmbIIВT5 Х |
| Ступінь захисту від пилу та води. |
IP65 |
| Текст напису та колір підсвічування (червоний, жовтий, зелений, синій, білий) вказується при замовленні СЗО.За замовченням колір чорний фон. |
| Тривожний світловий сигнал СЗО контрастно помітний: |
в телесном куті 90º
з відстані 15 м
при освітленні СЗО 500 лк.
|
| Значення рівня звукового тиску СЗО з відривом 1 м вздовж осі випромінювача становить |
щонайменше 95 дБ. |
| Акустична діаграма спрямованості звукового сигналу ±90° за рівнем звуку |
щонайменше 90 дБ. |
| Основна частота звукового сигналу |
2700 ± 300 Гц. |
| Частота звукового сигналу знаходиться у діапазоні частот |
від 2200 до 3300 Гц. |
| Звуковий сигнал та підсвічування тексту написи уривчасті з частотою |
від 0,5 до 1,5 Гц. |
| Тривалість безперервної роботи СЗО у режимі подавання тривожного сигналу |
щонайменше 60 мин. |
| Параметри ланцюга контролю |
резистор 1 кОм 1 Вт
або діод 1N4007 (по заказу).
|
| Довжина кабелю ПВС 3 х 1 в металорукаві РЦХ12 |
1 м (або по заказу) |
| Схема підключення |
трохпровідна (2 дроти для подачі живлення и 1 дрот для заземлення) |
| Потужність |
не білше 5 Вт. |
| Допустимий струм короткого замикання джерела живлення СЗО має бути |
не білше 2 А. |
| Матеріал корпусу |
сталь, покрытие – полімерне ЛКМ |
| Розмір скла з написом |
не меньш 90 х 240 мм. |
| Габаритні розміри без кабелю |
323 х 144 х 70 мм. |
| Вага |
2,6 кг. |
Умови експлуатації:
- температура повітря від мінус 40 ° С до плюс 70 ° С;
- відносна вологість до 95% за температури 40 °С;
- дія вібраційних навантажень у діапазоні частот від 10 до 150 Гц з амплітудою прискорення 5 м/с2 (0,5 g)
Варіанти тексту напису, кольору його підсвічування та колір фону інформаційного екрану СЗО "Фотон":
| Текст напису |
Колір підсвічування напису |
Колір фону |
|
Пожежа
Пожар
Fire
|
червоний |
черний |
|

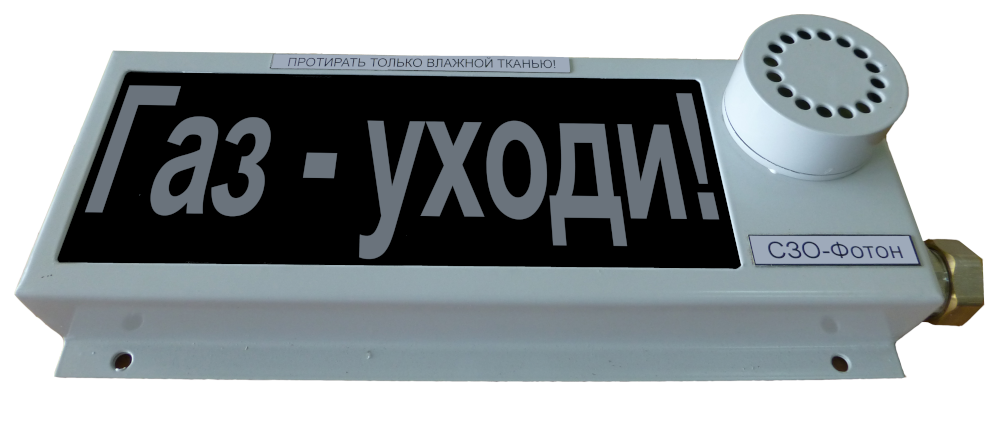

Газ - виходь!
Газ - уходи!
Gas – go away! |
червоний |
черний |
|
Газ - не входити!
Газ – не входить!
Gas – do not enter! |
|
Метан 10 %
CH4 = 10 %
|
жовтий |
черний |
