Опис:
Сповіщувачі пожежні теплові точкові адресні/безадресні ИПТ призначені для виявлення загорянь, що супроводжуються підвищенням температури у приміщеннях різних будівель, споруд та подачі сигналу тривоги на засоби пожежної сигналізації.
Сповіщувачі призначені для цілодобової безперервної роботи у складі систем пожежної сигналізації та відповідають вимогам ТУ У 31.6-35119462-011:2008.
Відповідність вимогам та стандартам:
| Сповіщувач |
Стандарти |
| ИПТ-1А, ИПТ-1АВ, ИПТ-АМ, ИПТ-АМВ |
ДСТУ2ЕN254-5:2003 |
| ИПТ-АМТ и ИПТ-АМВТ |
спеціальне високо температурне виконання |
| ИПТ-1АВ, ИПТ-АМВ, ИПТ-АМВТ |
ДСТУ EN 60079-0:2017;
ДСТУ EN 60079-11:2016;
«Технічному регламенту обладнання та захисних систем, призначених для використання в потенційно вибухонебезпечних середовищах», затвердженого постановою КМУ від 28 грудня 2016 р. № 1055 и имеют маркировку взрывозащиты « II 2G Ex ib IIB T5 Gb» (для ИПТ-АМВТ) или « II 2G Ex ib IIB T4 Gb» (для ИПТ-1АВ, ИПТ-АМВ)
|
Варіанти виконання:
Сповіщувачі випускаються різних виконань: у металевому або пластмасовому корпусі, звичайного або вибухозахищеного виконання. Їх найменування та позначення наведені в таблиці.
|
Найменуваня
|
Позначення
|
Корпус
|
|
Сповіщувач ИПТ-1А
|
ФРДИ.425219.014
|
П
|
|
Сповіщувач ИПТ-1АВ
|
ФРДИ.425219.014-01
|
П
|
|

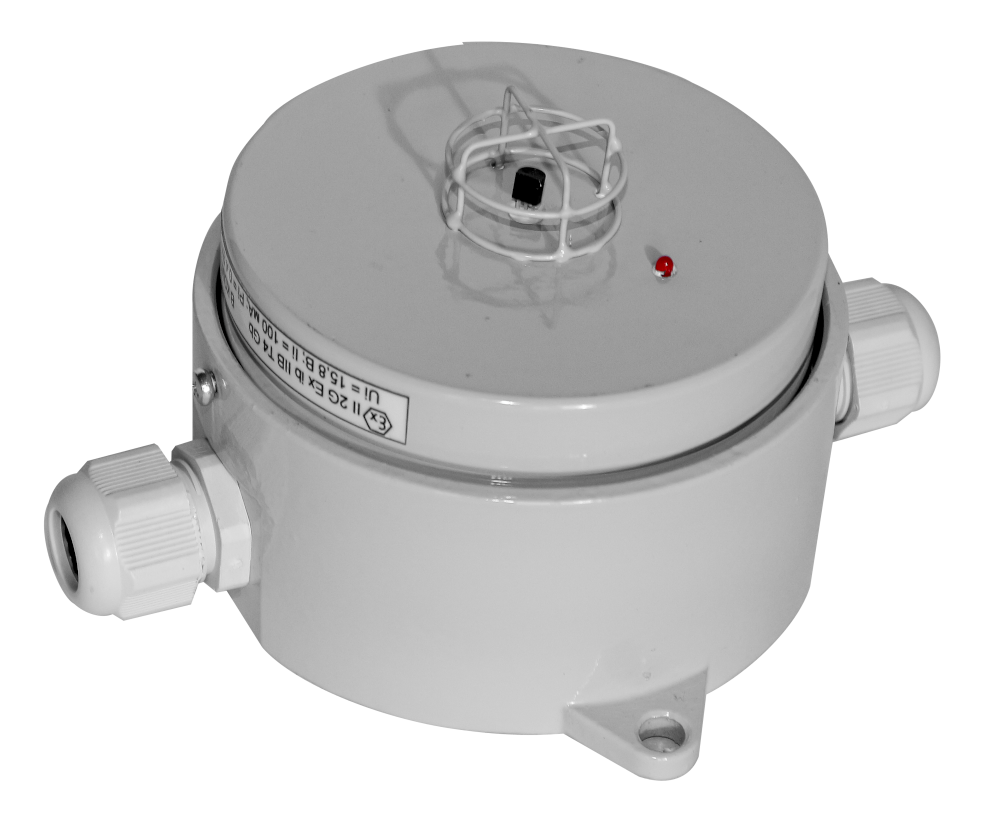

Сповіщувач ИПТ-АМ
|
ФРДИ.425219.012
|
М
|
|
Сповіщувач ИПТ-АМВ
|
ФРДИ.425219.012-01
|
М
|
|
Сповіщувач ИПТ-АМТ
|
ФРДИ.425212.004
|
М
|
|
Сповіщувач ИПТ-АМВТ
|
ФРДИ.425212.004-01
|
М
|
Примітка.
У таблиці у найменуванні сповіщувачів прийнято такі позначення: И – сповіщувач, П – пожежний, Т – тепловий, В – вибухобезпечний.
У графі «Корпус» зазначено матеріал корпусу сповіщувача: П – пластмасовий, М – металевий.
Сповіщувачі ІПТ-АМТ (АМВТ) випускаються з виносним термоелектричним перетворювачем (термопарою) типу ТХА 2088 (або інший - хромель-алюмелевий зі статичною характеристикою перетворення типу К) і є сповіщувачами спеціального високотемпературного виконання зі статичною температурою спрацьовування від 150 град.С до 600 град С. Температура спрацьовування повинна вказуватися під час замовлення сповіщувача.
При необхідності сповіщувачі можуть поставлятися разом із ізоляторами короткого замикання ИКЗ (надалі ізолятори), призначеними для відключення ділянок адресних шлейфів сигналізації зі зниженим опором ізоляції.
Варіанти комплектації сповіщувачів та їхнього ступеня захисту
| Найменування сповіщувача |
Найменування та позначення монажної бази або ізолятора ИКЗ
|
Рівень захисту
|
|
ИПТ-1А
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-Р ФРДИ.425412.002-02
|
IP30
|
|
ИКЗ-К ФРДИ.425412.002-04
|
IP32
|
|
ИПТ-1АВ
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-РВ ФРДИ.425412.002-03
|
IP30
|
|
ИКЗ-КВ ФРДИ.425412.002-05
|
IP32
|
|
ИПТ-АМ
|
–
|
IP55
|
|
ИКЗ-М ФРДИ.425412.004
|
|
ИПТ-АМВ
|
–
|
IP55
|
|
ИКЗ-МВ ФРДИ.425412.004 -01
|
|
ИПТ-АМТ
|
–
|
IP55
|
|
ИПТ-АМВТ
|
–
|
IP55
|
Ступінь захисту сповіщувачів ИПТ-АМТ, ИПТ-АМВТ відповідає групі IP55 ГОСТ 14254-96.
Для комплектування сповіщувачів необхідно вказувати: Тип сповіщувача та тип розетки
Приклад 1: ІПТ-1АВ із ІКЗ-КВ.
Приклад 2: ІПТ-АМВ.
Приклад 3: ІПТ-АМВ із ІКЗ-МВ.
Приклад 4: ІПТ-АМВТ.
Технические характеристики:
| Параметры |
Значение |
| Підключення до адресного шлейфу |
2-х провідний |
| Індикація режиму стану роботи |
Світлодіод на корпусі сповіщувач |
| Режим індикації |
"Черговий"; "Пожежа" |
| Ступінь захисту оболонкою |
IP30; IP32; IP55 |
|
Чутливість:
|
| Діапозон температури спрацьовування (за замовчуванням) |
клас А1(54-65°с) |
| Діапозон температури спрацьовування програмований відповідно до вимог замовника |
А1, А1R, A1S (54-65°С)
А2, А2R, A2S (54-70°С)
В, ВR, B (69-85°С)
С, СR, CS (84-100°С)
|
| Електроживлення |
12В
|
| Тип електроживлення |
Імпульний від ШС |
| Джерело електроживлення |
Прилад ПУ-А1ПТ або Блок БР-А |
| Потужність споживана в "Дежурному" режимі |
0,0012Вт |
| Споживання струму при спрацьовуванні |
15мА |
| Інерційність |
10с. |
| Максимальна кількість сповіщувачів у 1-му ШС |
63 шт. |
| Пилозахист |
1,3-0,05мм |
| Напрацювання на відмову |
70 000 часов |
| Термін служби |
не менее 8 лет |
| Габаритні розміри |
| ИПТ-А, ИПТ-АВ |
Ø 100 х 34мм.( с учетом высоты базы); Вес 64г. |
| ИПТ-АМ, ИПТ-АМВ |
132 х 155 х 79мм. Вес 610г. |
|
ИПТ-АМТ, ИПТ-АМВТ (без выносной термопары)
|
132 х 155 х 64мм. Вес 700г. |
| Сповіщувачі можуть експлуатуватися за температури: |
| для извещателей ИПТ-А (АВ) |
от минус 10 °С до плюс 95 °С |
| для извещателей ИПТ-АМВ (АМ) |
от минус 30 °С до плюс 110 °С |
| для извещателей ИПТ-АМВТ(АМТ) |
от минус 30 °С до плюс 55 °С |
| Сповіщувачі можуть експлуатуватися за вологості |
| для извещателей всех типов |
до 93% при темп-е 40 °С |
| воздействии вибрационных нагрузок в диапазоне частот |
от 10 до 150 Гц с амплитудой ускорения - 10 м/с2 (1 g) |
Сповіщувачі в адресному режимі призначені для роботи у складі системи адресної пожежної сигналізації "Фотон-А" ФРДИ.425629.013, що випускається за технічними умовами ТУ У 31.6-14312996-038:2006.
Сповіщувачі в безадресному режимі призначені для роботи в безадресних шлейфах систем пожежної сигналізації з живленням сповіщувачів (12 ± 2)В. та реєстрацією сигналу про пожежу при збільшенні струму споживання сповіщувача до (15 ± 2) мА.
Режим роботи адресний або безадресний встановлюється у сповіщувачі автоматично залежно від того, який шлейф сигналізації він підключений: адресний або безадресний.
Вибухозахист:
Вибухозахищені сповіщувачі: ИПТ-1АВ, ИПТ-АМВ, ІПТ-АМВТ відповідають вимогам ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016, «Технічному регламенту обладнання та захисних систем, призначених для використання у потенційно вибухо 28 грудня 2016 р. № 1055 і мають маркування вибухозахисту "II 2G Ex ib IIB T5 Gb" (для ІПТ-АМВТ) або "II 2G Ex ib IIB T4 Gb" (для ІПТ-1АВ, ІПТ-АМВ).
Вибухозахищені сповіщувачі повинні підключатися до приладів пожежної сигналізації через блок іскрозахисту БИЗ ФРДИ.436531.001, що має маркування з вибухозахисту «II (2)G [Ex ib Gb] IIB» та іскробезпечні ланцюги рівня вибухозахисту «ib» для живлення сповіщувачів з параметрами; Iо = 100 мА; Ро = 0,4 Вт; Lо = 1 мГн; Cо = 1 мкф.
