Сповіщувачі пожежні полум'я точкові адресні/безадресні ИПП є оптичними сповіщувачами, що працюють в інфрачервоному діапазоні світлового випромінювання з максимумом спектральної чутливості (3,3 – 3,5) мкм. Сповіщувачі призначені для виявлення загорянь, що супроводжуються появою полум'я у приміщеннях різних будівель, споруд та подачі сигналу тривоги коштом пожежної сигналізації. Сповіщувачі призначені для цілодобової безперервної роботи у складі систем пожежної сигналізації та відповідають вимогам ДСТУ ЕN 54-10:2004 та ТУ У 31.6-35119462-020:2008. Сповіщувачі випускаються різних виконань: у металевому або пластмасовому корпусі, звичайного або вибухозахищеного виконання. Їх найменування та позначення наведені в таблиці
|
Найменування
|
Позначення
|
Корпус
|
|
Сповіщувач ИПП-А
|
ФРДИ.425241.008
|
П
|
|
Сповіщувач ИПП-АВ
|
ФРДИ.425241.008-01
|
П
|
|
Сповіщувач ИПП-АМ
|
ФРДИ.425241.009
|
М
|
|

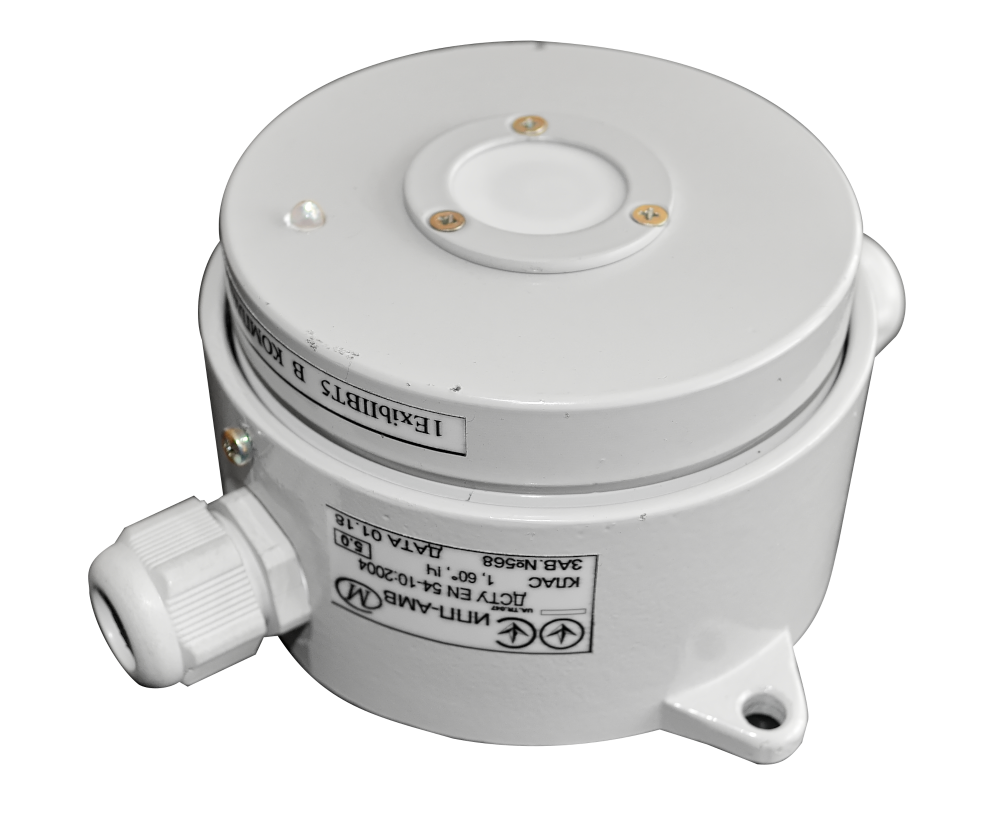

Сповіщувач ИПП-АМВ
|
ФРДИ.425241.009-01
|
М
|
П р і м е ч а н ня - У таблиці у найменуванні сповіщувачів прийнято такі позначення:
И – сповіщувач, П – пожежний, П–полум'я, В– вибухобезпечний. У графі "Корпус" вказаний матеріал корпусу сповіщувача: П - пластмасовий, М-металевий. При необхідності сповіщувачі можуть поставлятися разом із ізоляторами короткого замикання ИКЗ (надалі ізолятори ИКЗ), призначеними для відключення ділянок адресних шлейфів сигналізації зі зниженим опором ізоляції.
| Найменування сповішувача
|
Найменування та позначення монтажної бази або ізолятора ИКЗ
|
Рівень захисту
|
|
ИПП-А
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-Р ФРДИ.425412.002-02
|
IP30
|
|
ИКЗ-К ФРДИ.425412.002-04
|
IP32
|
|
ИПП-АВ
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-РВ ФРДИ.425412.002-03
|
IP30
|
|
ИКЗ-КВ ФРДИ.425412.002-05
|
IP32
|
|
ИПП-АМ
|
–
|
IP55
|
|
ИКЗ-М ФРДИ.425412.004
|
|
ИПП-АМВ
|
–
|
IP55
|
|
ИКЗ-МВ ФРДИ.425412.004 -01
|
Для комплектування сповіщувачів Вам необхідно вказати: найменування сповіщувача та найменування бази.
Приклад 1: ИПП-АВ с ИКЗ-КВ.
Приклад 2: ИПП-АМВ
Сповіщувачі призначені для наступних умов експлуатації:
- температура повітря від мінус 10 до плюс 55 °С для сповіщувачів ІПП-А (АВ), від мінус 30 до плюс 55 °С – для ІПП-АМ (АМВ);
- відносна вологість до 93% за температури плюс 40 °С;
- вплив вібраційних навантажень у діапазоні від 10 до 150 Гц з амплітудою прискорення – 10 м/с2 (1 g).
Електричне живлення сповіщувачів та передача інформації від них здійснюються за двопровідним шлейфом сигналізації.
Сповіщувачі в адресному режимі призначені для роботи у складі системи адресної пожежної сигналізації "Фотон-А" ФРДИ.425629.013, що випускається за технічними умовами ТУ У 31.6-14312996-038:2006. Сповіщувачі в безадресному режимі призначені для роботи в безадресних шлейфах систем пожежної сигналізації з живленням сповіщувачів (12 ± 2) В. та реєстрацією сигналу про пожежу при збільшенні струму споживання сповіщувача до (15 ± 2) мА.
Режим роботи адресний або безадресний встановлюється у сповіщувачі автоматично залежно від того, який шлейф сигналізації він підключений: адресний або безадресний.
Вибухозахищені сповіщувачі: ИПП-АВ, ИПП-АМВ відповідають вимогам ГОСТ 22782.0-81, ГОСТ 22782.5-79 і мають маркування вибухозахисту “IExibIIBT5 У КОМПЛЕКТІ З БИЗ”, можуть застосовуватися у вибухонебезпечних зонах усередині та в поза приміщеннями відповідно до розділу 42ДНАОП 0.00-1.32-01 «Правила влаштування електроустановок. Електрообладнання спеціальних установок та іншими нормативними документами, що регламентують застосування електрообладнання у вибухонебезпечних зонах. Вибухозахисні сповіщувачі є виробами спеціального призначення.
Вибухозахищені сповіщувачі повинні підключатися до приладів пожежної сигналізації через блок іскрозахисту БИЗ ФРДИ.436531.001, що має іскробезпечні ланцюги живлення сповіщувачів та відповідне маркування вибухозахисту “ExibIIB X, іскробезпечні ланцюги: Uxx = 15,8 В; Iк.з = 130 мА; Lдоп. = 1 мГн; Cдоп. = 1 мкФ”.
