Опис:
Сповіщувачі пожежні димові точкові розсіяного світла адресні/безадресні ИПД призначені для виявлення загорянь, що супроводжуються збільшенням задимленості в приміщеннях різних будівель, споруд та подачі сигналу тривоги на засоби пожежної сигналізації.
Сповіщувачі призначені для цілодобової безперервної роботи у складі систем пожежної сигналізації та відповідають вимогам ДСТУ ЕN254-7:2004 та ТУ У 31.6-35119462-022:2008.
Варіанти виконання:
Сповіщувачі випускаються різних виконань: у металевому або пластмасовому корпусі, звичайного або вибухозахищеного виконання. Їх найменування та позначення наведені в таблиці.
|
Найменування
|
Позначення
|
Корпус
|
|

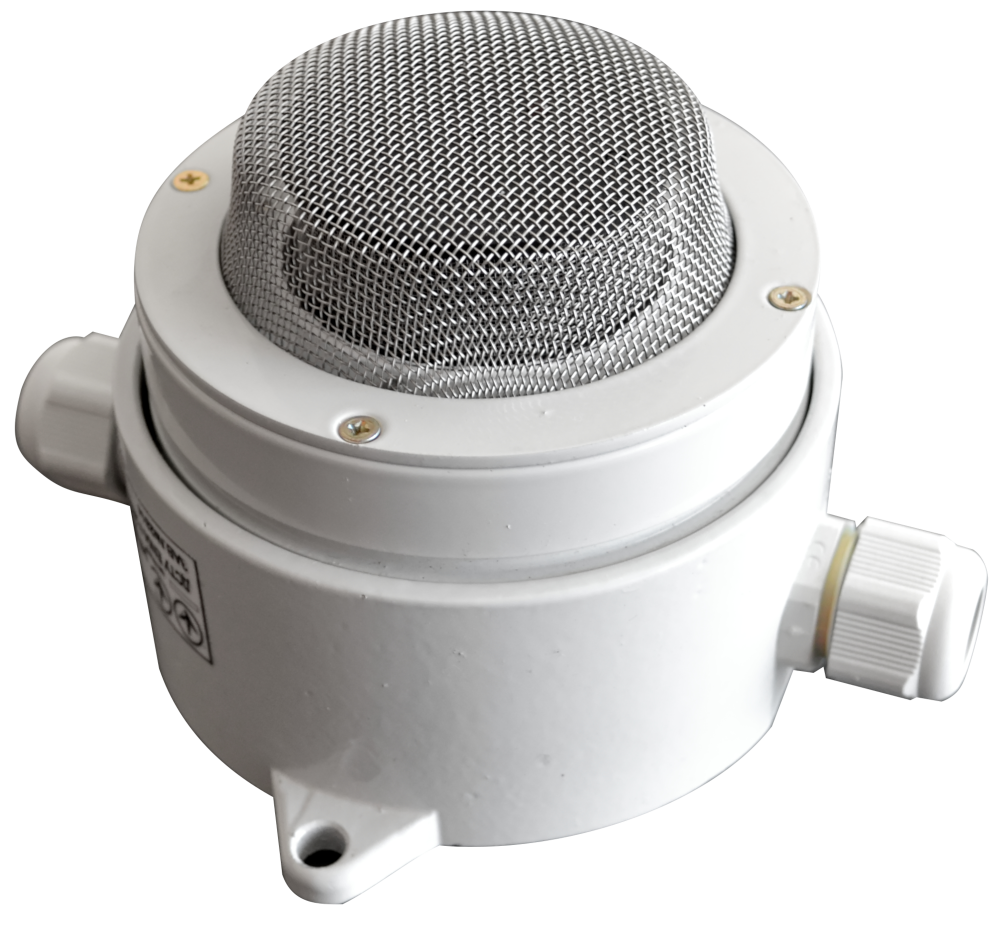

Сповіщувач ИПД-АМ
|
ФРДИ.425232.010
|
М
|
|
Сповіщувач ИПД-АМВ
|
ФРДИ.425232.010-01
|
М
|
|
Сповіщувач ИПД-А
|
ФРДИ.425232.011
|
П
|
|
Сповіщувач ИПД-АВ
|
ФРДИ.425232.011-01
|
П
|
У таблиці у найменуванні сповіщувачів прийняті такі позначення: И – сповіщувач, П – пожежний, Д – димовий, В – вибухобезпечний.
У графі «Корпус» вказаний матеріал корпусу сповіщувача: П – пластмасовий, М –металевий.
При необхідності сповіщувачі можуть поставлятися разом із ізоляторами короткого замикання ИКЗ (надалі ізолятори ИКЗ), призначеними для відключення ділянок адресних шлейфів сигналізації зі зниженим опором ізоляції.
Варіанти комплектації сповіщувачів та їхнього ступеня захисту
|
Найменування сповіщувача
|
Найменування та позначення монтажної бази або изолятора ИКЗ
|
Рівень захисту
|
|
ИПД-А
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-Р ФРДИ.425412.002-02
|
IP30
|
|
ИКЗ-К ФРДИ.425412.002-04
|
IP32
|
|
ИПД-АВ
|
розетка КПСМ.301319.003
|
IP30
|
|
корпус ФРДИ.301461.001
|
IP32
|
|
ИКЗ-РВ ФРДИ.425412.002-03
|
IP30
|
|
ИКЗ-КВ ФРДИ.425412.002-05
|
IP32
|
|
ИПД-АМ
|
–
|
IP55
|
|
ИКЗ-М ФРДИ.425412.004
|
|
ИПД-АМВ
|
–
|
IP55
|
|
ИКЗ-МВ ФРДИ.425412.004 -01
|
Для комплектування сповіщувачів необхідно вказати: Найменування сповіщувача та тип розетки.
Приклад 1: ИПД-АВ с ИКЗ-КВ ФРДИ.425412.002-05.
Приклад 2: ИПД-АМВ.
Технічні характеристики:
| Параметри |
Значеніє |
| Тип підключення до адресного шлейфу |
2-х провідний |
| Індикація режиму роботи |
Світлодіод на корпусе сповіщувача |
| Режим індикації |
"Черговий"; "Пожежа" |
| Рівень захисту корпусом |
IP30; IP35; IP55 |
| Чутливість |
0,05-0,2 дБ/м |
| Електроживлення |
12В
|
| Тип електроживлення |
Імпульсний від ШС |
| Джерело електроживленння |
Прилад ПУ-А1ПТ або Блок БР-А |
| Потудність споживана у "Черговому" режимі |
0,0012Вт |
| Споживання стуму при спрацюванні |
15мА |
| Інерційність |
10с. |
| Максимална к-ть сповіщувачів в 1-ом ШС |
63 шт. |
| Захис від пилу |
1,3-0,05мм |
| Напрацювання на відмову |
70 000 годиг |
| Термін служби |
не меньш 8 років |
| Габарритні розміри: |
| ИПД-А, ИПД-АВ |
Ø 100 х 45мм.( з урахуванням висоти бази) мм.; вес 90 г. |
| ИПД-АМ, ИПД-АМВ |
132х155х90мм.; вес 710 г. |
| Сповіщувачі можуть працювати при наступних температурах: |
| для сповіщувачів ИПД-А (АВ) |
від минус 10 °С до плюс 55 °С |
| для сповіщувачів ИПД-АМВ |
від минус 30 °С до плюс 70 °С |
| Сповіщувачі можуть працювати при наступних значеннях вологості: |
| для сповіщувачів ИПД-А (АВ) |
до 93% при темп-е 40 °С |
| для сповіщувачів ИПД-АМВ |
до 93% при темп-е 55 °С |
- Сповіщувачі в адресному режимі призначені для роботи у складі системи адресної пожежної сигналізації "Фотон-А" ФРДИ.425629.013, що випускається за технічними умовами ТУ У 31.6-14312996-038:2006.
- Сповіщувачі в безадресному режимі призначені для роботи в безадресних шлейфах систем пожежної сигналізації з живленням сповіщувачів (12 ± 2) та реєстрацією сигналу про пожежу при збільшенні струму споживання сповіщувача до (15 ± 2) мА.
- Режим роботи адресний або безадресний встановлюється у сповіщувачі автоматично залежно від того, який шлейф сигналізації він підключений: в адресний або безадресний.
Вибухозахист:
Вибухозахищені сповіщувачі: ИПД-АВ, ИПД-АМВ відповідають вимогам ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016, «Технічному регламенту обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечних средах28. № 1055 і мають маркування вибухозахисту "II 2G Ex ib IIB T5 Gb".
Сповіщувачі ИПД-АВ, ИПД-АМВ можуть застосовуватися у вибухонебезпечних зонах усередині та поза приміщеннями відповідно до розділу 4 НПАОП 40.1-1.32-01 «Правила побудови електроустановок. Електрообладнання спеціальних установок та іншими нормативними документами, що регламентують застосування електрообладнання у вибухонебезпечних зонах. Вибухозахисні сповіщувачі є виробами спеціального призначення.
Вибухозахищені сповіщувачі повинні підключатися до приладів пожежної сигналізації через блок іскрозахисту БИЗ ФРДИ.436531.001, що має маркування з вибухозахисту «II (2)G [Ex ib Gb] IIB» та іскробезпечні ланцюги рівня вибухозахисту «ib» для живлення сповіщувачів з параметрами; Iо = 100 мА; Ро = 0,4 Вт; Lо = 1 мГн; Cо = 1 мкф.
