Опис:
Сповіщувачі пожежні ручні адресні/безадресні BПР призначені для видачі коштом пожежної сигналізації сигналу про пожежу вручну.
Сповіщувачі призначені для цілодобової безперервної роботи у складі систем пожежної сигналізації та відповідають вимогам ТУ У 31.6-35119462-018:2008.
Сповіщувачі ИПР-А, ИПР-АВ додатково відповідають вимогам ДСТУ EN 54-11:2004. Сповіщені сповіщувачі ИПР-АМВ є виробами спеціального призначення.
Варіанти виконання:
Сповіщувачі випускаються різних виконань: у металевому або пластмасовому корпусі, звичайного або вибухозахищеного виконання. Їх найменування та позначення наведені в таблиці.
|
Найменування
|
Позначення
|
Рівень захисту
|
Корпус
|
|
Сповіщувач ИПР-А
|
ФРДИ.425211.009
|
IP40
|
П
|
|
Сповіщувач ИПР-АВ
|
ФРДИ.425211.009-01
|
IP40
|
П
|
|

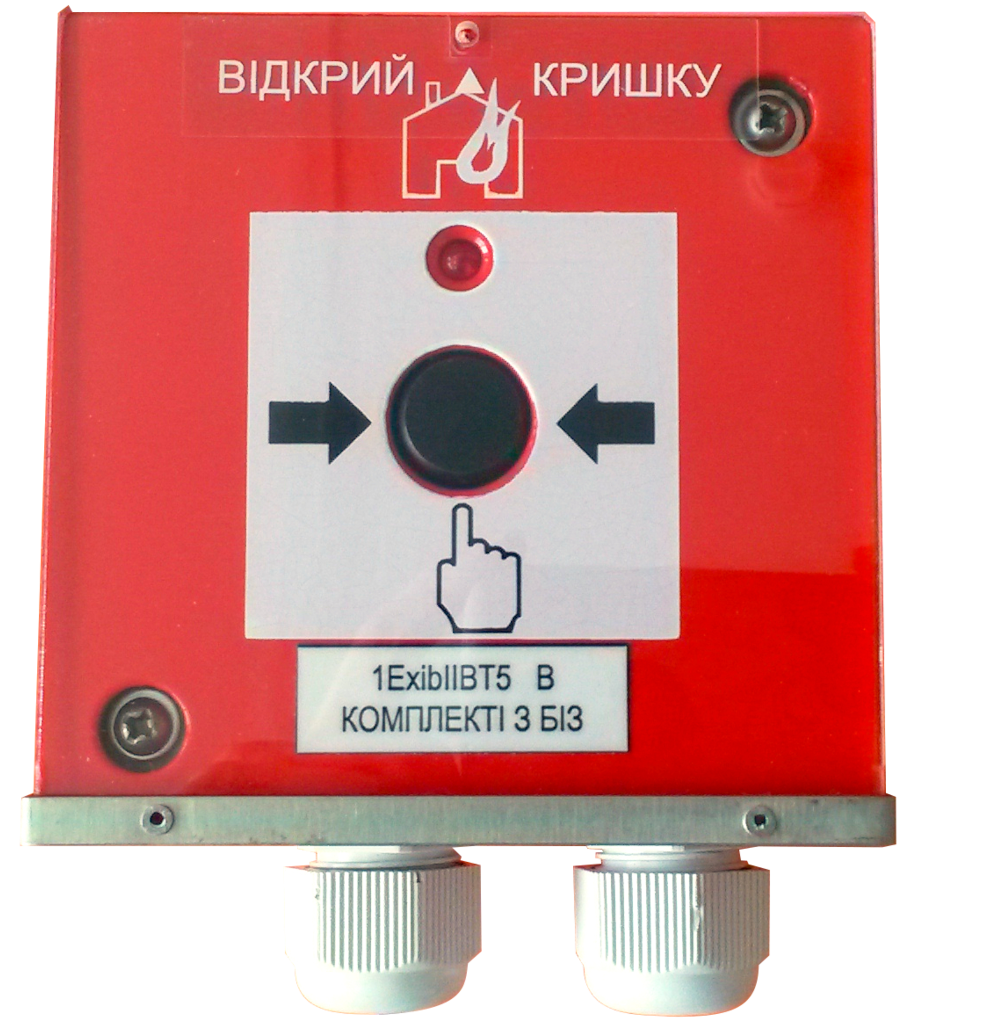

Сповіщувач ИПР-АМВ
|
ФРДИ.425211.010-01
|
IP55
|
М
|
П р і м е ч а н е - У таблиці у найменуванні сповіщувачів прийнято такі позначення: И – сповіщувач, П‐ пожежний, Р – ручний, В – вибухобезпечний. У графі «Корпус» вказано матеріал корпусу сповіщувача: П - пластмасовий, М-металевий.
Місця де застосовуются різні типи сповіщувачі
|
Тип сповіщувача
|
Застосування |
| ИПР-А, ИПР-АВ |
для застосування всередині приміщень |
| ИПР-АМВ |
для застосування поза або всерединіприміщеннь з агресивним сенредовищем |
Технічні характеристики:
| Параметры |
Значение |
| Підключення до адресного шлейфу |
2-х провідний |
| Індикація режиму стану роботи |
Світлодіод на корпусі сповіщувача |
| Режим індикації |
"Черговий"; "Пожежа" |
| Ступінь захисту оболонкою |
IP40; IP55 |
| Електроживлення |
12В
|
| Тип електроживлення |
Імпульний від ШС |
| Джерело електроживлення |
Прилад ПУ-А1ПТ або Блок БР-А |
| Потужність споживана в "Дежурному" режимі |
0,0012Вт |
| Споживання струму при спрацьовуванні |
15мА |
| Інерційність |
10с. |
| Максимальна кількість сповіщувачів у 1-му ШС |
63 шт. |
| Пилозахист |
1,3-0,05мм |
| Напрацювання на відмову |
70 000 часов |
| Термін служби |
не менее 8 лет |
| Габаритні розміри: |
| ИПР-А, ИПР-АВ |
90х93х48 мм.; вес 200 г. |
| ИПР-АМВ |
123х105х52 мм.; вес 800 г. |
| Сповіщувачі можуть працювати при наступних Т.: |
| для ИПР-А (АВ) |
від минус 10 °С до плюс 55 °С |
| для ИПР-АМВ |
від минус 30 °С до плюс 70 °С |
| Сповіщувачі можуть працювати при наступної вологості |
| для ИПР-А (АВ) |
до 93% при темп-е 40 °С |
| для ИПР-АМВ |
до 93% при темп-е 55 °С |
| вплив вібрайіних навантажень в межах частот |
от 10 до 150 Гц с амплитудой прискорення - 10 м/с2 (1 g) |
Сповіщувачі в адресному режимі призначені для роботи у складі системи адресної пожежної сигналізації "Фотон-А" ФРДИ.425629.013, що випускається за технічними умовами ТУ У 31.6-14312996-038:2006.
Сповіщувачі в безадресному режимі призначені для роботи в безадресних шлейфах систем пожежної сигналізації з живленням сповіщувачів (12 ± 2) В. та реєстрацією сигналу про пожежу при збільшенні струму споживання сповіщувача до (15 ± 2) мА.
Режим роботи адресний або безадресний встановлюється у сповіщувачі автоматично залежно від того, який шлейф сигналізації він підключений: в адресний або безадресний.
Вибухозахист:
Вибухозахищені сповіщувачі: ИПР-АВ, ИПР-АМВ відповідають вимогам ДСТУ EN 60079-0:2017, ДСТУ EN 60079-11:2016, «Технічному регламенту обладнання та захисних систем, призначених для використання у потенційно вибухонебезпечних середовищах» затверджено постановою КМУ від 28 грудня 2016 р. № 1055 и имеют маркировку взрывозащиты « II 2G Ex ib IIB T5 Gb».
Сповіщувачі ИПР-АВ, ИПР-АМВ можуть застосовуватись у вибухонебезпечних зонах усередині та поза приміщеннями відповідно до розділу 4 НПАОП 40.1-1.32-01 “Правила побудови електроустановок. Електрообладнання спеціальних установок та іншими нормативними документами, що регламентують застосування електрообладнання у вибухонебезпечних зонах. Вибухозахисні сповіщувачі є виробами спеціального призначення.
Вибухозахищені сповіщувачі повинні підключатися до приладів пожежної сигналізації через блок іскрозахисту БИЗ ФРДИ.436531.001, що має маркування з вибухозахисту «II (2)G [Ex ib Gb] IIB» та іскробезпечні ланцюги рівня вибухозахисту «ib» для живлення сповіщувачів з параметрами; Iо = 100мА; Ро = 0,4 Вт; Lо = 1 мГн; Cо = 1 мкф.
