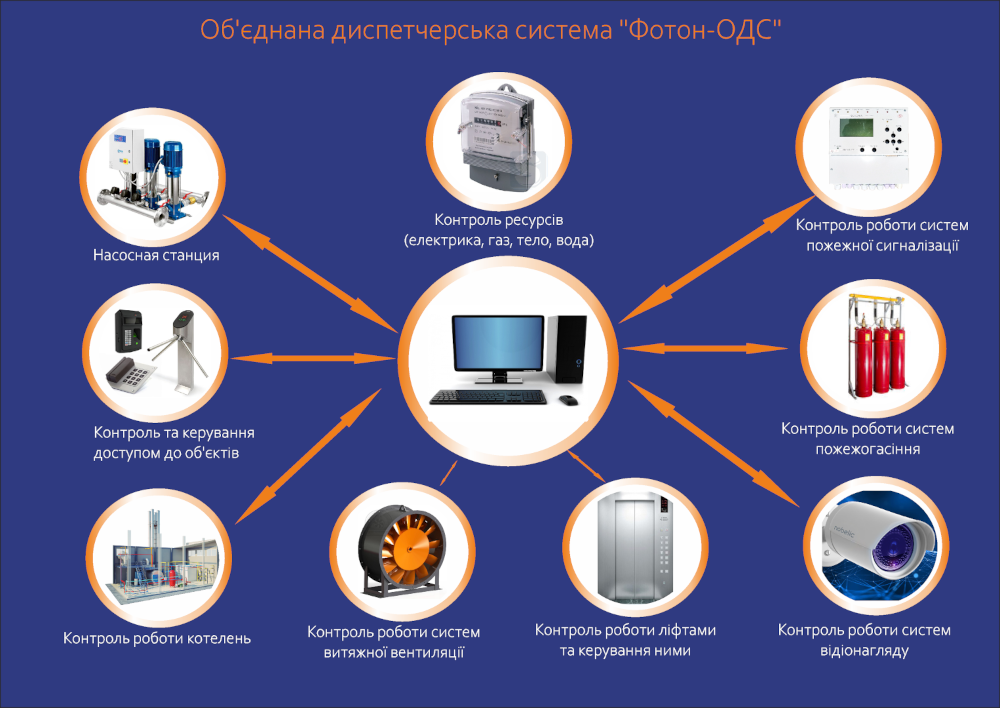

Об'єднана диспетчерська система «Фотон-ОДС» призначена для збору інформації про режими роботи, параметри та стан інженерного обладнання, у тому числі ліфтового, та відображення її на віддаленому диспетчерському пульті, а також для забезпечення диспетчера двостороннім гучномовним зв'язком з пасажирами в ліфті та з технічним персоналом, що знаходиться в службових приміщеннях. Система «Фотон-ОДС» здійснює контроль та управління системами життєзабезпечення житлових, виробничих та адміністративних будівель.
Система «Фотон-ОДС» забезпечує комплексний моніторинг інженерного обладнання, встановленого в одному або кількох будинках, що дозволяє за його несправності або в аварійних ситуаціях оперативно підключати аварійні ремонтні служби та контролювати несанкціоноване проникнення в шахту ліфта, машинне відділення та інші службові приміщення.
Енергетична та інформаційна структура системи:
Електроживлення системи «Фотон-ОДС» здійснюється від мережі змінного струму з напругою 220 В, із частотою 50 Гц або від аварійних джерел живлення – акумуляторних батарей з напругою 12,6 В (за їх наявності), що встановлюються в інженерних і ліфтових щитах, які мають зарядні пристрої.
Зв'язок між щитами та пультом диспетчера може здійснюватися з використанням:
- інтерфейсу RS485 по двопровідному кабелю довжиною до 800 м, до якого можуть бути підключені до 31 щита;
- мереж ETHERNET або GSM каналу, при цьому дальність зв'язку та кількість об'єктів, що обслуговуються, необмежені.
споживана потужність: для щита інженерного 20В*А (від мережі) та 10В*А (від аварійного живлення); для щита ліфтового 20В*А (від мережі) та 10В*А (від аварійного живлення).
Склад системи «Фотон-ОДС»:
- пульт диспетчера;
- щит інженерний;
- щит ліфтовий;
- пристрій переговорний виносний;
- датчик температури цифровий.
Пульт диспетчера забезпечує:
- прийом та відображення на моніторі ПК інформації, що надходить від щитів інженерних та ліфтових;
- прийом інформації від щитів по двопровідної лінії зв'язку інтерфейсу RS485 або по мережі Ethernet;
- видачу сигналів управління в щити інженерні та ліфтові;
- гучномовний зв'язок диспетчера з абонентами;
- контроль та відображення інформації на моніторі ПК про стан компонентів системи «Фотон-ОДС» та ліній зв'язку з ними, а також ліній зв'язку датчиків зі щитами;
- конфігурування системи.
Щити інженерні та ліфтові забезпечують:
- контроль наявності трьох фаз живлення ~50 Гц 380В.;
- збір інформації про стан контактних датчиків, включених до 16 двопровідних шлейфів;
- прийом інформації від будь-яких типів датчиків (за наявності протоколу обміну);
- керування зовнішнім пристроєм за допомогою однієї групи контактів реле, що перемикаються (з комутаційною здатністю ~250 В, 16 А);
- прийом, посилення та передачу сигналів від трьох переговорних пристроїв;
- гучномовний зв'язок із диспетчером;
- передачу інформації по двопровідній лінії зв'язку та/або по мережі Ethernet.
Пристрої переговорні (виносні) при підключенні їх до щитів забезпечують гучномовний зв'язок абонента з диспетчером.
Датчик температури забезпечує:
- вимірювання температури в діапазоні від мінус 40 °С до плюс 125 °З допустимою абсолютною помилкою ± 2 °С;
- передачу інформації про виміряну температуру в інженерний щит по двопровідній лінії зв'язку.
