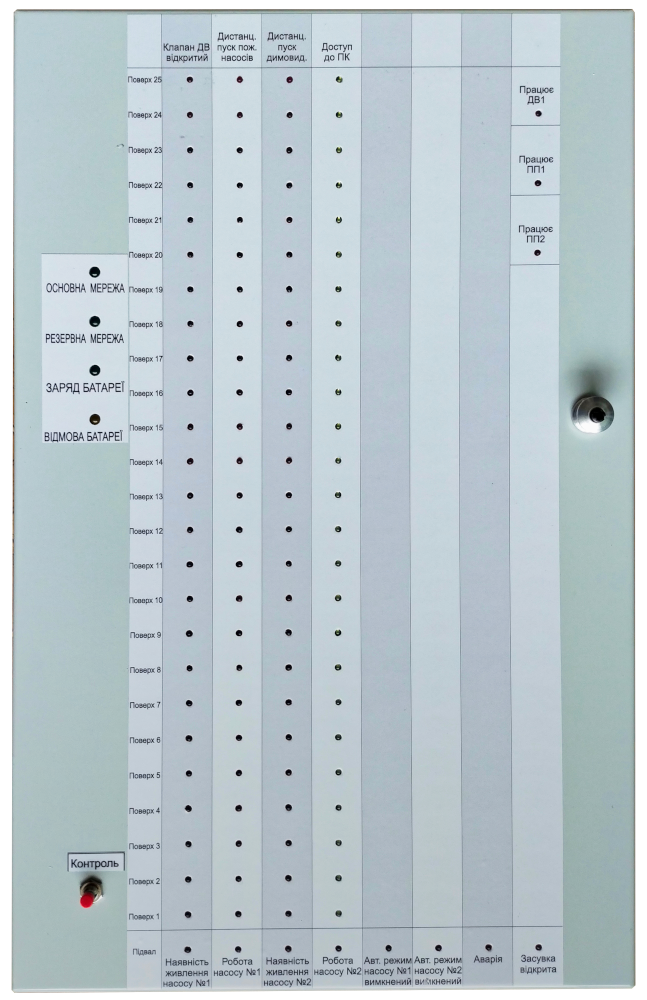

Мнемосхема ФРДИ.425641.008-01 призначена для відображення місця розташування сповіщувачів, що спрацювали на об'єкті, що захищається, виготовляється для кожного об'єкта індивідуально шляхом набору модулів контролера, живлення індикації. Має вбудоване джерело резервного живлення.
Мнемосхема призначена для цілодобової безперервної роботи у складі системи адресної пожежної сигналізації “Фотон-А” ФРДИ.425629.013, що випускається за технічними умовами ТУ У 31.6-14312996-038:2006, та відповідає вимогам ДСТУ ЕN 53-2 54-4:2003 та ТУ У 31.6-35119462-039:2008.
Мнемосхема призначена для наступних умов експлуатації:
температурі повітря від мінус 5 ° С до плюс 40 ° С;
відносної вологості до 93% за температури 40 °С;
дії вібраційних навантажень у діапазоні частот від 10 до 150 Гц з амплітудою прискорення 5 м/с2 (0,5 g).
Мнемосхема забезпечує візуальну індикацію стану (включено/відключено) від 8 до 255 адресних пристроїв системи “Фотон-А”. Управління індикаторами здійснюється за командами з пристрою ПУ-А1ПТ за інтерфейсом RS485. Інтерфейс має дві лінії зв'язку – основну та дублюючу.
Передача інформації в прилад ПУ-А1ПТ здійснюється двома лініями зв'язку інтерфейсу RS485. Відмова однієї з ліній зв'язку не порушує передачі інформації.
